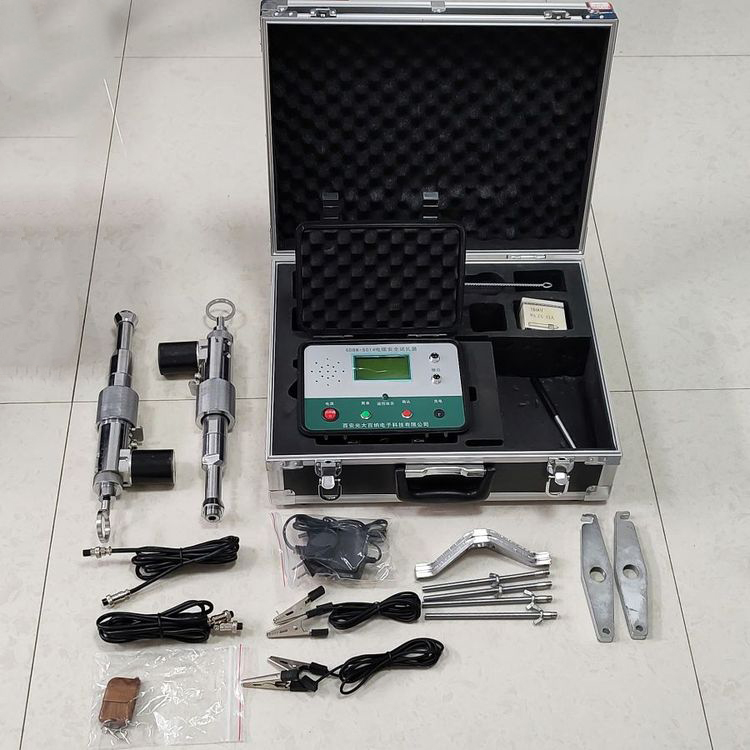

電纜安全刺扎器的使用方法

1. 射釘器的安裝：

用卡電纜裝置將預扎電纜預扎位置卡緊。另外第一把槍與第二把槍應偏轉30-40度安裝，以保證刺扎的可靠性。

用通針將射釘從前槍管前端裝入并壓到與活塞桿接觸即可。然后裝入射釘彈，再將射釘槍安裝好即可。

注：可根據現場任意角度安裝射釘槍，但是槍口一定要對準預扎電纜，且槍口另一邊不得有其他電纜，以免同時刺穿其他電纜造成事故。

2. 接地線：

對電纜進行刺扎時，需將地線一頭連接卡電纜裝置的螺桿，一頭接地釬或者系統地。

3. 射釘槍與控制器連接：

用控制線將射釘槍與控制器連接，兩個射釘槍的安裝相同，控制器的左邊為第一路輸出，右邊為第二路輸出，如果只進行單點的刺扎，射釘器應連接在第一路輸出口。

4. 控制器操作

a 打開電源開關，按提示步驟操作。

b 請拉出“槍栓”，然后按下“確認”鍵確認槍栓已拉出。

c 選擇刺扎器的刺扎模式：定時模式或者遙控模式。

   按下“菜單”鍵，屏幕會在定時模式和遙控模式之間切換；在需要的模式下按下“確認”鍵進入所選該模式，按菜單鍵退出，可重新進行模式選擇。

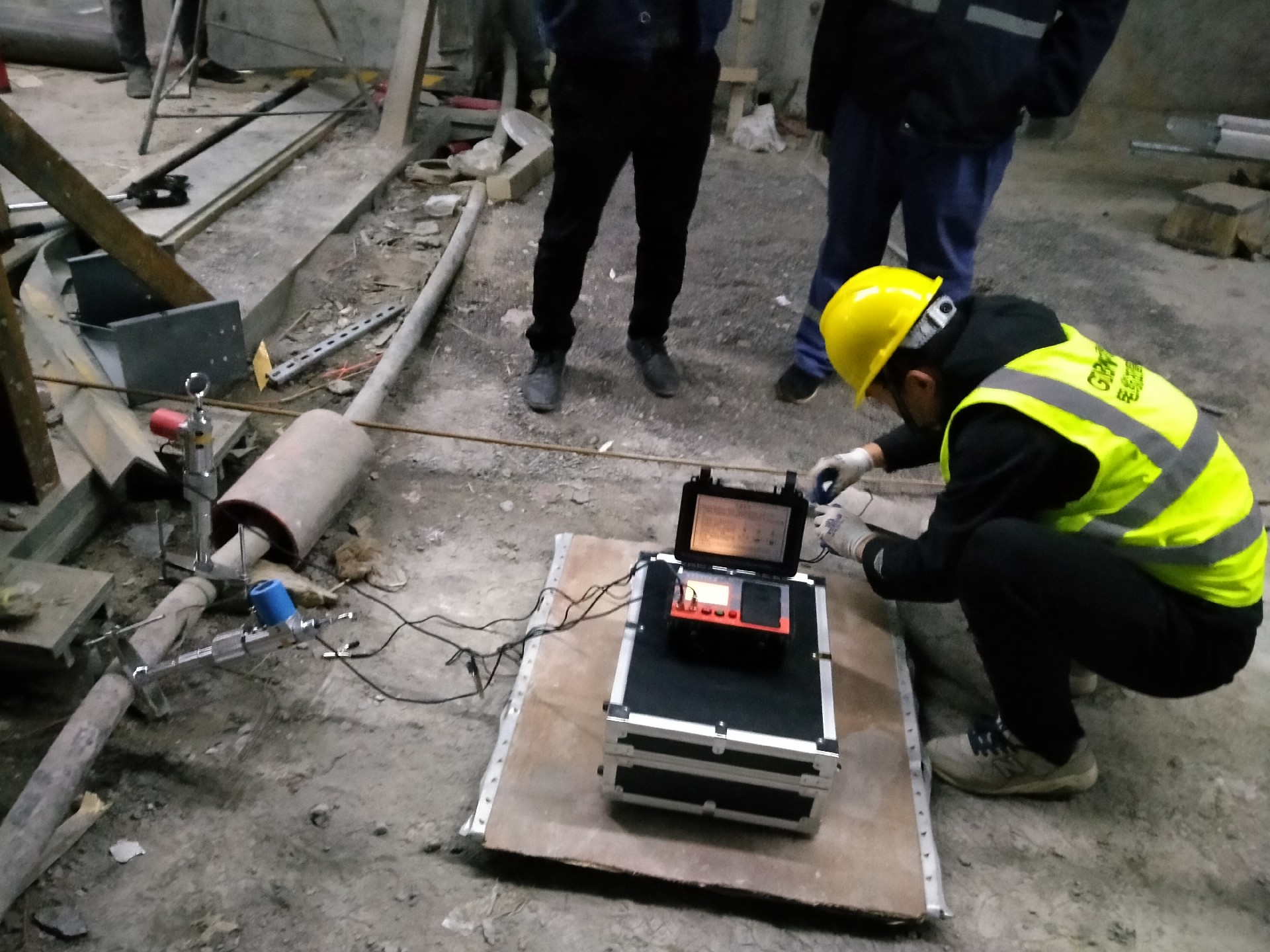

d 刺扎

操作人員遠離裝置≥１米

若選擇進入定時模式，10S后進行第一路刺扎，再過10S進行第二路刺扎。

如果顯示器上提示“操作完畢，請確保電纜不帶電后拆卸裝置”， （請用與電纜供電等級相對應的驗電器，確認射釘器不帶電后拆除裝置。）

若選擇進入遙控模式，語音提示請遠離現場后，同時按下遙控器兩鍵（為確保接受可靠，遙控器的發射天線需完全拉出）。

如果兩次射釘彈爆炸且射釘射出，刺扎成功；顯示器上提示“操作完畢，請確保電纜不帶電后拆卸裝置”，（請用與電纜供電等級相對應的驗電器，確認射釘器不帶電后拆除裝置。）

刺扎時，一條電纜必須在２至３個方向上進行刺扎。

如果任何一次操作顯示器上提示“失敗請檢查裝置后重試”，請及時與廠家聯系，切勿私自拆開控制盒。
