電纜路徑的音頻感應探測法詳解

1.電纜接頭的識別

很多電纜的故障點發生在電纜的中間接頭上，識別出電纜中間頭位置有利于盡快地找到故障點。在4.4節介紹過，有些發生在中間頭的故障，很難使用沖擊高壓使故障點放電，只有嘗試挖開電纜中間接頭，進行仔細地觀察分析。

在應用相相連接方式探測電纜路徑時，電纜在中間接頭處會出現聲響的異?，F象。由于電纜在此不扭絞，聽到的聲響不再有規律地變化，并且視三個導體排列的位置、接頭有無鐵磁屏蔽及探測方式的不同聲音往往會增大或者是變小。據此便可以測定電纜中間接頭的位置。

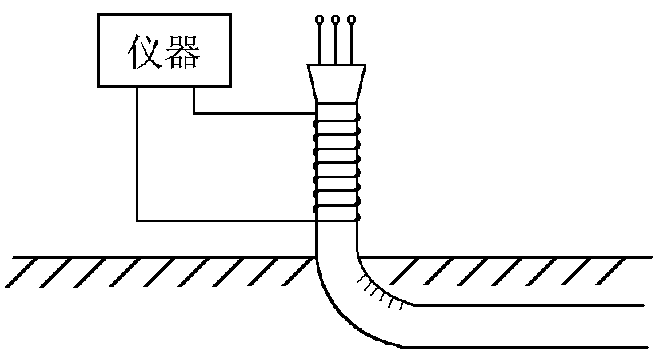

圖6.11間接式連線接圖

2.間接式連接

間接式連接是將信號源的輸出線繞在待測電纜的鉛皮周圍，如圖6.11，一般耦合圈數為5～7圈。通過耦合線圈向電纜發射信號，電纜可視作一電感，產生感生電動勢和感生電流，通過電纜向周圍發射電磁波。間接式連接方式，可以在不停電的情況下進行路徑測試，在某些不允許停電的電纜需要測試路徑時，可以用此連接方式。這種方式的缺點是電磁波在向前傳播的過程中損耗大造成測尋距離不遠，一般在一公里以內。

3.應用中注意的問題

注入信號的頻率一般選在1千赫至15千赫之間。頻率過低時，線圈的感應電動勢?。活l率過高時，電纜的屏蔽作用也增加使相相連接時地面上的磁場更弱，影響探測。注入的信號電流一般在1～10安培，信號頻率小時電流要大一些，反之，電流要小一些。

探測時一般在電纜的另一端把電纜的兩個通電導體或通電導體與地連接起來。在信號發生器頻率較高時（如15KHz），可以不用在遠端短接，直接利用導體對地或導體之間的分布電容產生電流信號。

相相連接時音響變化比較明顯，但信號較弱；相地連接時，線圈接收到的信號較強，但音響范圍過寬，不易聽出聲響的明顯變化。

在被測電纜與運行電纜平行敷設時，運行電纜的零序電流或高次諧波會產生較大的干擾，影響探測工作的正常進行?？梢允褂瞄g斷的注入信號，使信號有規律地出現，以此來區別某些干擾信號。

人的耳朵監聽聲音幅值的能力是有限的，通過觀察指針的擺動或智能儀器顯示的信號幅值，可以較好地發現音峰或音谷點，提高工作效率。
