一、工作原理

    本儀器是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎、以跨步電壓理論為依據，結合數字濾波 、無線接收、軟件控制而設計的高科技產品。

電磁波在傳輸過程中的反射原理：在傳輸線阻抗失配狀態下,電磁波傳播到終端時，碰到的阻抗已不是沿傳輸線上各點的阻抗值 ，這就相當于傳播的媒質在終端處發生了變化。例如終端開路，阻抗無窮大，當電磁波傳播到終端時，既不能繼續向前傳播，又沒有負載接收能量，于是電磁波只能由線路終端向始端回送，這種電磁波的返轉傳播（即回送）現象就叫反射。

    電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當?shù)叵鹿芫€探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。

此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。

    跨步電壓：首先，要保證線路中的電能有流向大地的點（漏電點），在此點周圍就會形成電場，它以漏電點為中心以電勢的形式，均勻遞減向外擴散，同一圓周電勢相等。其次，要有能檢測電勢差的電路，測出等電勢圓周，圓心即為漏電點（電纜故障點）。這就是本儀器跨步電壓定點的理論根據。

二、儀器特點

1.發射機特點

1）可測380V以下等級所有電纜的高、低阻故障，適應面廣。

2）采用國際最先進的低壓脈沖法

3）具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。

4）恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置絕緣表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。

5）檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

6）超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。

7）具有計算機通訊接口，可方便將數據及圖形保存在計算機內。

8）無測試盲區。

9）內置電源，可在無電源環境測試電纜的開路及低阻短路故障。

2.接收機特點

1) 便攜輕巧，使用方便，充電電池供電，一人即可操作，四項測試一次完成。

2) 數字化設計，軟件控制，性能穩定、可靠。

3) 所測信息以數字大小、光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。

4) 接收機具有缺電報警和自動關機功能，15分按鍵無操作關機等功能；

5）接收機可接A字或探損桿采用跨步電壓法定點；

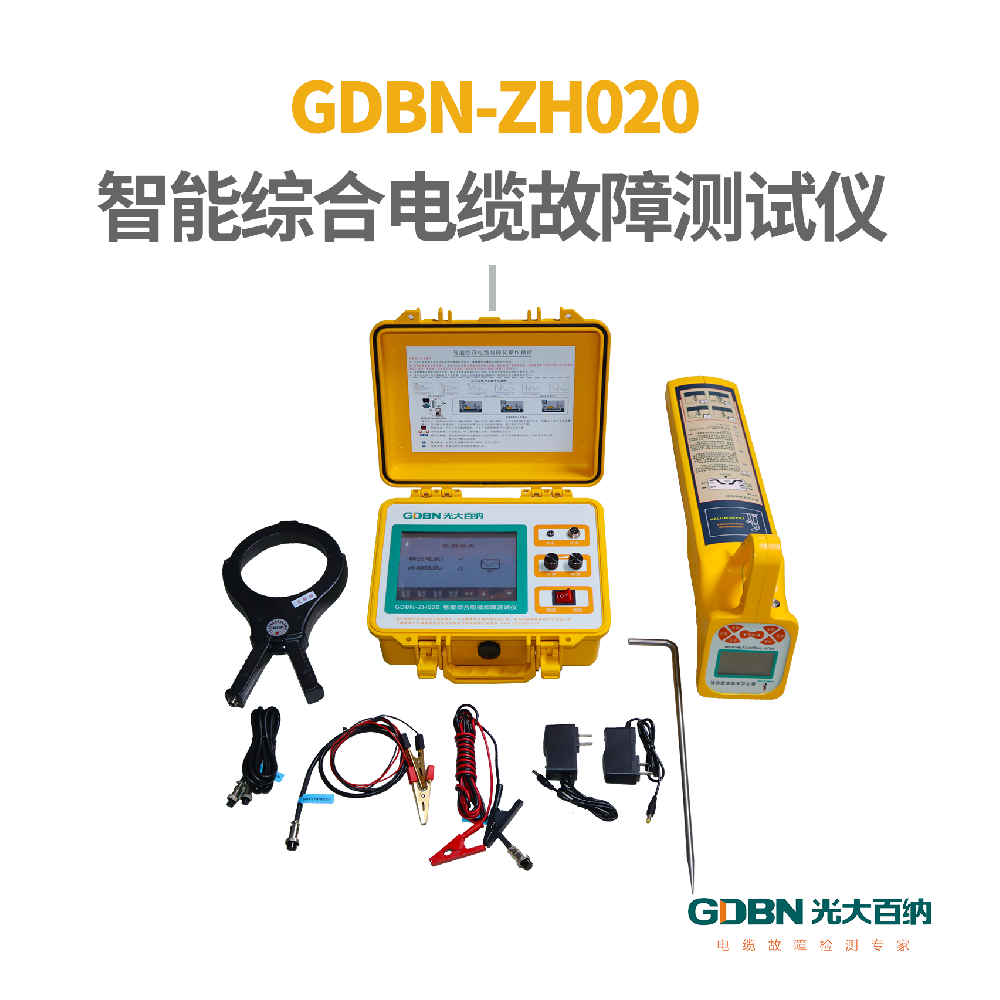

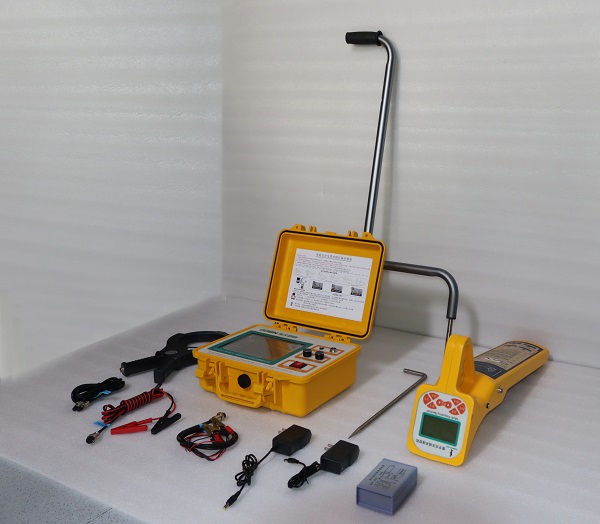

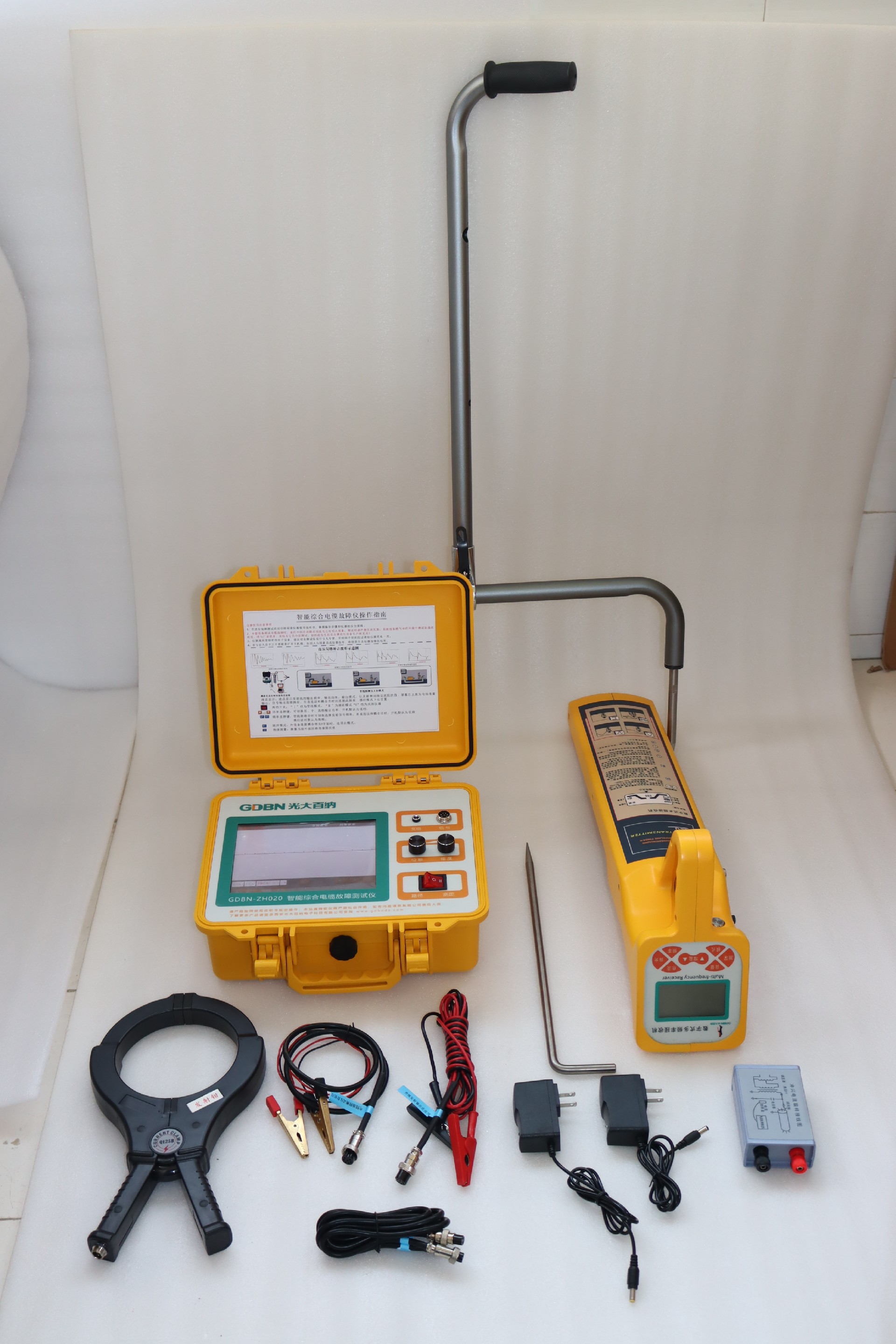

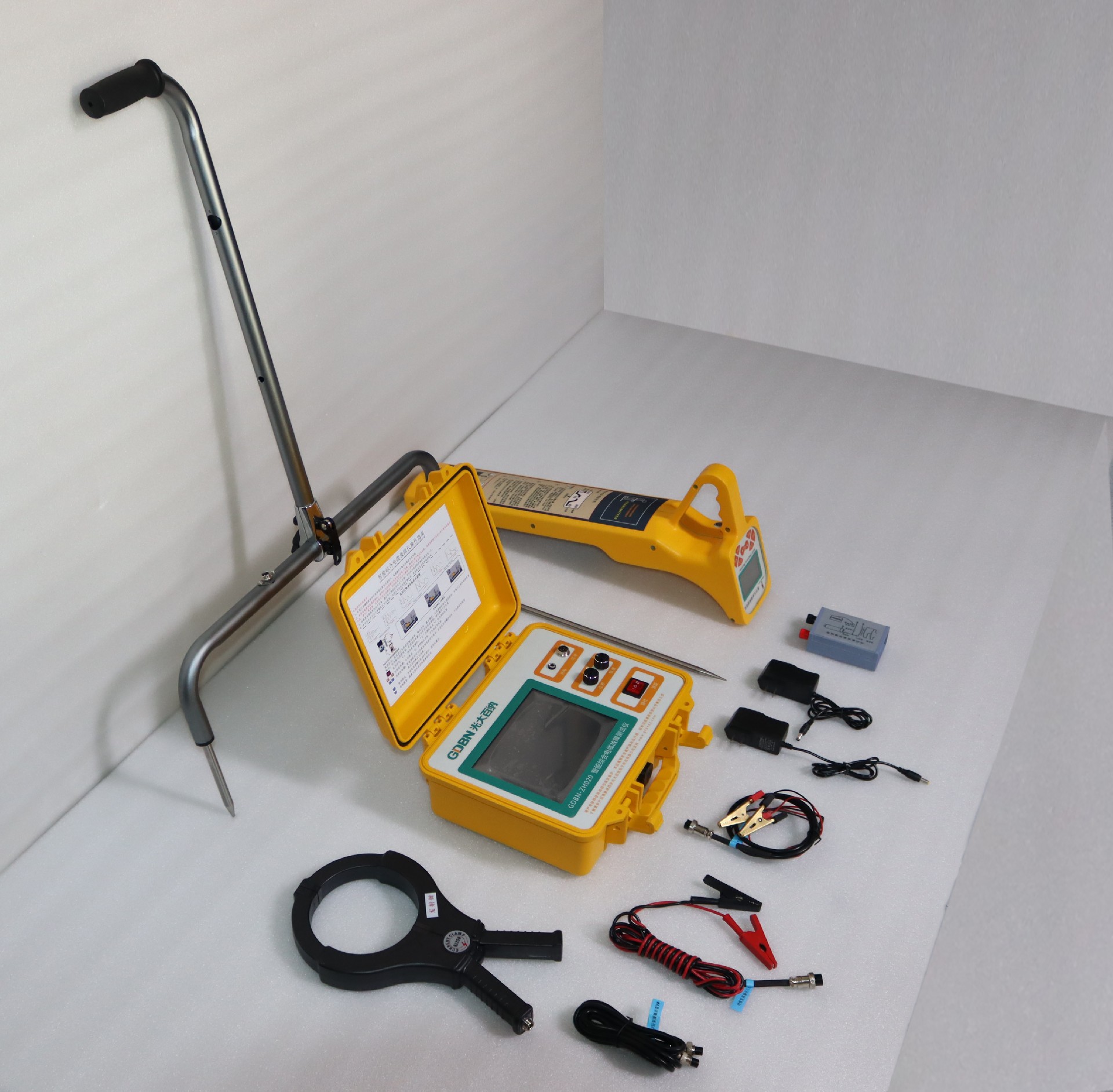

3.儀器組成

1）綜合電纜故障測試系統發射機                 一臺

2）綜合電纜故障測試系統接收機                 一臺

3）儀器適配充電器                             兩個

4）儀器輸出線                                 一組

5）A字架                                     一把

6）耦合鉗                                     一把

4.儀器參數

4.1 發射機---定點方式

1）輸出信號：四種輸出模式低頻交流、高頻交流、直流脈沖、絕緣阻抗測量。

2）輸出功率：恒功率輸出，25%、50%、75%、100%四檔（最大不小于6瓦）。

3）輸出模式：直連法、耦合法。

4）阻抗顯示：100兆歐以內。

5）負載匹配：1—10K歐。

6）顯示界面：彩色液晶中文、數字、圖形顯示，自帶背光。

4.2發射機---測距方式

1）測試方法：低壓脈沖法、高壓閃絡法

2）數據采樣速率：80MHz、40 MHz

3）測試距離：＞30Km。

4）讀數分辨率：1m。

5）系統測試精度：小于50cm。

6）測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“1”、 “2” “8”微秒。

7）具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。

8）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。

9）采用7.4V/6AH鋰電池供電，連續使用時間大于6小時。

10）工作條件：溫度-10℃～+45℃，相對濕度 90%。

4.3接收機

    接收機具有“基本”和“外設”兩種接收方式，當模式為“A字架”模式時，按頻率鍵可進入“外設”接收方式，再次按下頻率鍵退出“外設”接收方式，只有在A字架模式才能進入“外設”接收方式。

基本接收方式

1）接收頻率：接收三種不同頻率的正弦交流信號，分別是低頻、高頻、直流脈中、50HZ無源交流頻率

2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（A字架、耦合鉗）、脈沖法。

3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱

4）顯示界面：彩色液晶，中文、圖形顯示，自帶背光。

5）增益控制：手動調節，動態范圍000——100db。

6) 探測長度：直連電纜時，最長15KM。.

             耦合電纜時，一次耦合可測3Km，多次耦合無限遠。

7）深度測量：直讀探測深度，范圍 000—250cm。

             80%法測深度，范圍 000—250cm（感應）@cm（直連）

8）電流測量：直讀電流，范圍000—999mA.

9) 探測精度：埋深的5%

10）電   源：采用7.4V/6AH鋰電池供電，連續使用時間大于6小時。

11）待機時間：大于6小時，電量提示。

12）過熱過流：自動保護。

13）工作溫度：-10℃—40℃。

14）體    積：650×110×230mm

15）重    量：2.3Kg

外設接收方式

1）顯示方式：彩色液晶實時波形顯示，保證了測試的準確度。

2）方    向：波形左右箭頭指示。

3）靈 敏 度：0.30mV。

三、發射機儀器面板及功能簡介

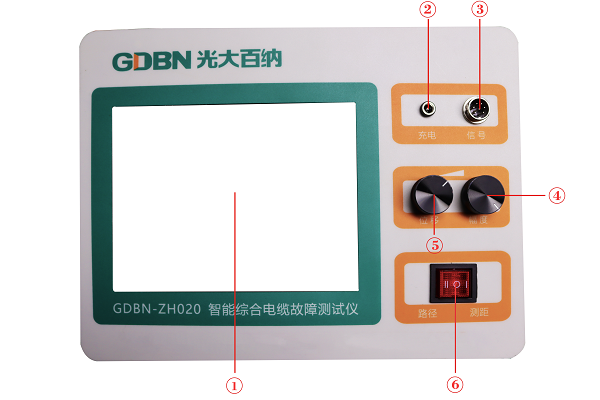

1）面板結構和功能鍵說明

液晶屏①：顯示當前波形或發射機當前狀態；

充電口②：用于儀器缺點時充電（請采用專用充電器進行充電）；

輸出口③：儀器信號輸出口，請使用專用輸出線；

幅度旋鈕④：測距界面調整顯示波形的寬窄，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）

位移旋鈕⑤：測距界面調整顯示波形的上下，順時針旋動中值向上走動；逆時針旋動中值向下走動。（需采樣刷新才有變化）

開關鍵⑥: 雙位開關，左向打開進入路徑探測系統，右向打開進入測距系統界面。

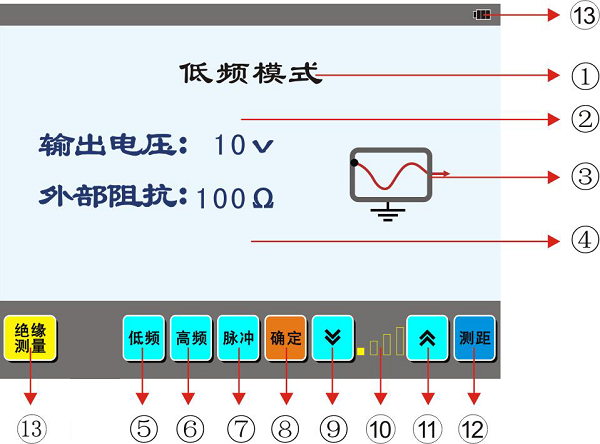

2）液晶屏幕菜單說明（圖二、圖三）

 儀器工作在定點模式下：

四、接收機面板及功能簡介

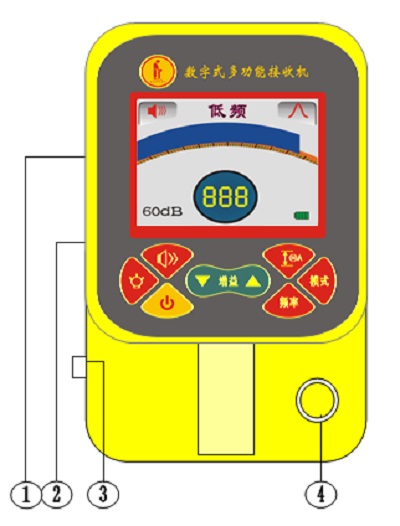

1)面板簡介

①液晶顯示區、②按鍵區、③充電口④外接設備口

2)功能簡介

①液晶顯示區

頻    率：顯示當前的接收頻率；分別顯示低頻、高頻、工頻（50HZ）；開機初始為低頻。

左右光柵：表示接收到信號強弱的一種界面，以光柵長短表示信號強弱。

三位數字：表示接收到信號強弱的一種界面，以數字大小表示信號強弱；有效數位000-999，當顯示999時為信號過強、超范圍顯示。還可瞬間顯示直測深度值，動態范圍000-250㎝；也可瞬間顯示直測電流值，動態范圍000-500mA；

增   益：表示接收機當前處理信號的放大倍數，動態范圍000-100db;開機初始為060db，在外設模式下可修改放大量調整范圍為0-20.

模    式：表示接收機接收信號的方式，分別顯示波峰、波谷、外接設備；開機初始為波峰。

電    量：提示當前電池電量；以電池符號表示，全為滿電量

音    量：表示蜂鳴器當前工作狀態，以喇叭符號加線條表示，一條線為低響度、二條線為中響度、三條線為高響度、打叉為關閉蜂鳴。開機初始為中響度。

目標方位：在波谷模式下，偏離電纜會自動出現箭頭（←）指向此標識（方位指示）；在電纜上方箭頭自動消失。

②按鍵區

開 關 鍵    ：儀器總開關，按一次開機，再按一次關機，本儀器具有缺電自動關機和15分鐘無按鍵自動關機功能。

頻 率 鍵    : 此鍵為點動軟開關；每按一次可改變一次接收信號的頻率，由低頻、高頻、工頻（50Hz）、循環選擇；開機初始為低頻。

模 式 鍵    ：此鍵為點動軟開關；每按一次可改變一次接收信號的方式，由波峰    、波谷    、外接設備    ；循環選擇；開機初始為波峰。

增 益 鍵    ：此鍵為兩個點動軟開關，箭頭向上表示可增加增益，箭頭向下表示可降低增益；每按一次改變一個數量，按住不動連續改變；

電流深度鍵    ：此鍵為點動軟開關，每按一次可直測一次深度值和電流值，瞬間顯示在三位數字區。

背 光 鍵    ：此鍵為點動軟開關，每按一次可低亮、中亮、高亮之間切換，開機初始為中亮背光。

音 量 鍵    ：此鍵為點動軟開關，每按一次可改變一次蜂鳴響度，由中響度、高響度、關閉蜂鳴、低響度、循環選擇。開機初始為中響度。

③充 電 口：此接口為Φ2.5充電座；用于連接專用充電器給電池充電。

④開 關 鍵：此開關為自鎖開關；按下接通電源，接收機處于工作狀態；彈起斷開電源，接收機處于關機狀態。
