如何使故障點充分放電

由高壓設備供給電纜的能量可由下式代算：

               W=C*U2/2

即高壓設備供給電纜的能量與貯能電容量C成正比，與所加電壓的平方成正比。在故障點不擊穿放電或雖有放電現象，但放電不充分時，波形上觀察不到故障點反射回波，可通過增大貯能電容量C或提高沖擊電壓U，來使故障點充分放電。

1) 進行直閃測試時，提高直流電壓到規定值并維持足夠的時間（如6KV油浸紙絕緣電纜，規定的預防試驗電壓為30KV，試驗時間5分鐘），直至故障點擊穿為止。如仍不擊穿，可經過一段時間后再試，往往絕緣冷卻后，可使故障點擊穿。

2) 進行沖閃測試時，加大球間隙，提高施加到電纜上的電壓，可使故障點容易擊穿。電纜故障點往往是由遠端反射電壓造成的加倍電壓而擊穿的，如球間隙放電沖擊電壓為10KV，電纜上故障點可獲得接近20KV的電壓。因此，實際測試時，應注意選擇沖擊電壓值最好不要超過規定的電纜泄漏試驗電壓的50%～70%。

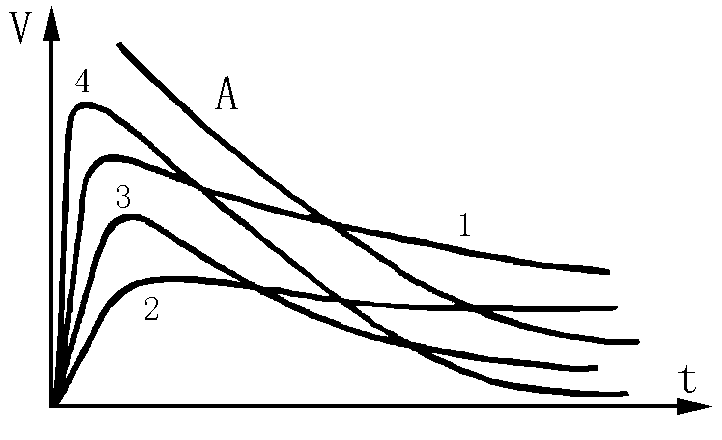

3) 提高儲能電容的容量，加大了高壓設備供給電纜的能量，實際上也增加了電纜上電壓持續時間，有利于故障點的擊穿。圖4.19給出了典型的電纜故障點擊穿電壓與時間的關系曲線A，以及不同電容量C時電纜上得到的電壓與時間的關系曲線1、2、3、4（不考慮遠端反射電壓的影響），當后者與曲線A相交時，即可發生直接擊穿。同樣沖擊電壓的前提下，曲線1、2的電容較大，與曲線A有交點，故會使故障點擊穿；而曲線3、4對應的情況，電容量較小，盡管電纜上電壓較高，但衰減快，與曲線A無交點，故不會造成故障點擊穿。

4) 進行沖閃測試時，使球間隙多次放電，把故障點燒一段時間后，利用“累積效應”，故障點被進一步破壞，會使得擊穿電壓降低，放電延時縮短。

圖4.19  增大電容量對故障點擊穿的影響
