電纜故障測試儀遠端短路環法
1. 遠端短路環法應用范圍
在電纜存在分支線時，用正常測試法，脈沖電流波形分析起來較困難，使用遠端短路環法就比較方便；在對正常的無分支電纜測試波形的分析判斷無把握時，也可使用該方法，以獲得可靠的故障測距結果。
2. 遠端短路環法原理
下面以直閃法測試的遠端短路環法來說明。

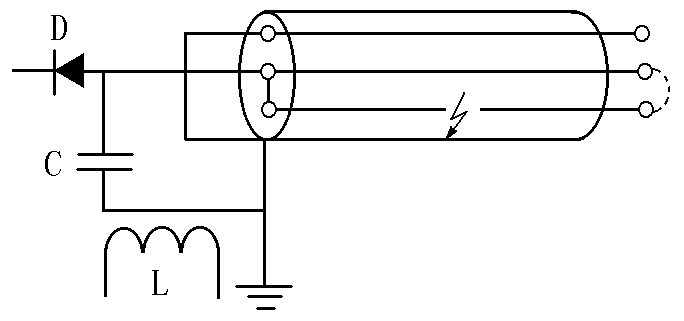

圖4.20 直閃遠端短路環法測試接線
如圖4.20所示，遠端短路環法測試接線與正常的直閃法測試接線的特別之處，是在測量端把故障線芯與一良好線芯連接在一起。
首先在遠端故障線芯與相應的良好線芯不連接的條件下，進行測試，得到如圖4.21.a所示的脈沖電流波形，使用儀器的記憶功能，把它儲存起來。它與普通的波形基本類似，故障點放電產生的脈沖除在故障點與測量端來回反射之外，還有一部分通過測量端短接線透射進入了健全導體，并運動到遠端反射回來。由于測量端幾乎被電容所短路，故障線芯上的行波對良好線芯的透射很小，可忽略不計。
在得到圖4.21.a的波形后，在遠端把故障線芯與良好線芯連起來（這樣，故障線芯與良好線芯之間形成了一個環，遠端短路環法的命名就由此而來）后，進行測試，得到如4.21.b所示波形。向電纜遠端傳播的故障點

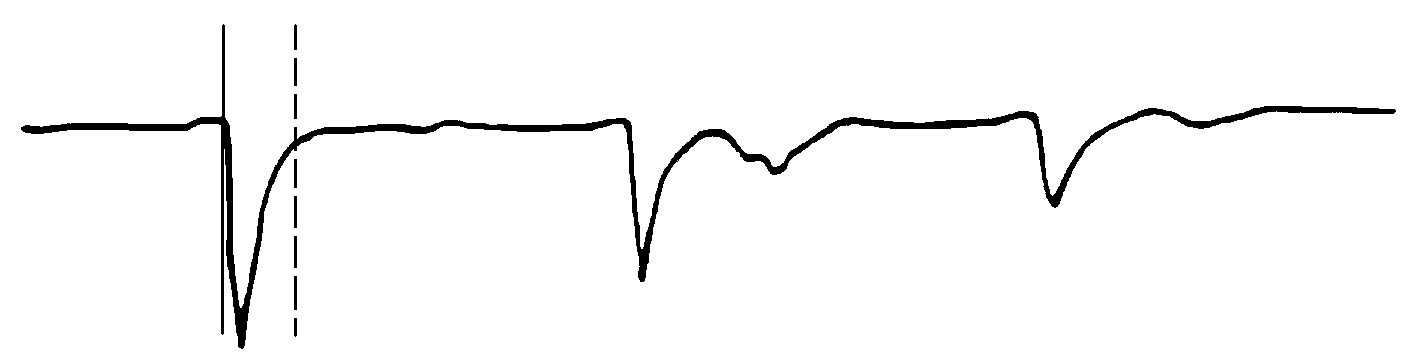

(a) 遠端故障線芯與良好線芯不連接的波形

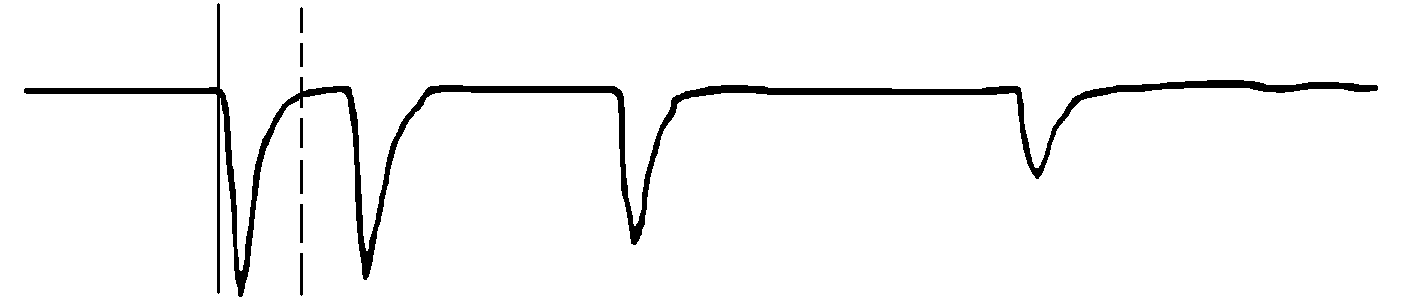

(b) 遠端有短接線的波形

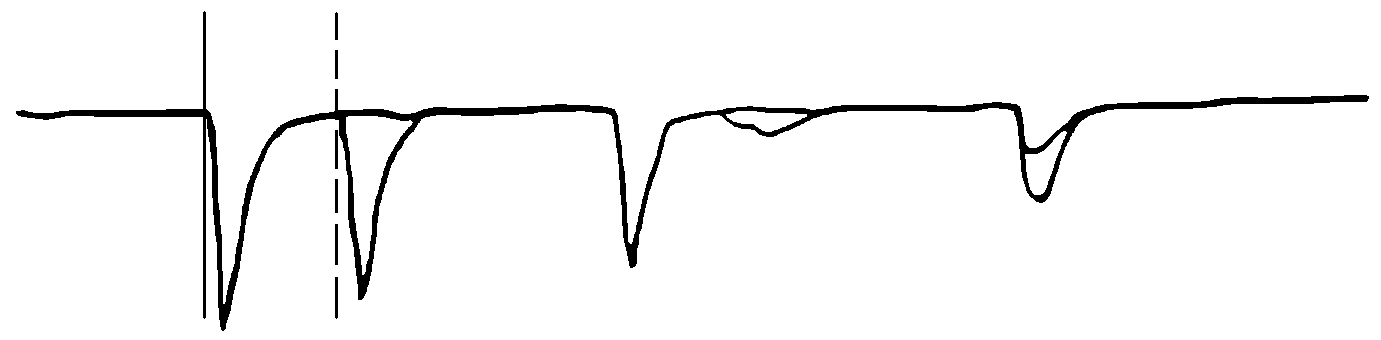

(c）二波形比較
圖4.21 遠端短路法測試波形
擊穿放電脈沖，將越過短接線，沿良好線芯回到測量端。因此，如圖4.21.c所示，把遠端不短接與短接的波形加以比較，后者波形上多出了沿良好線芯傳過來的故障點放電脈沖。

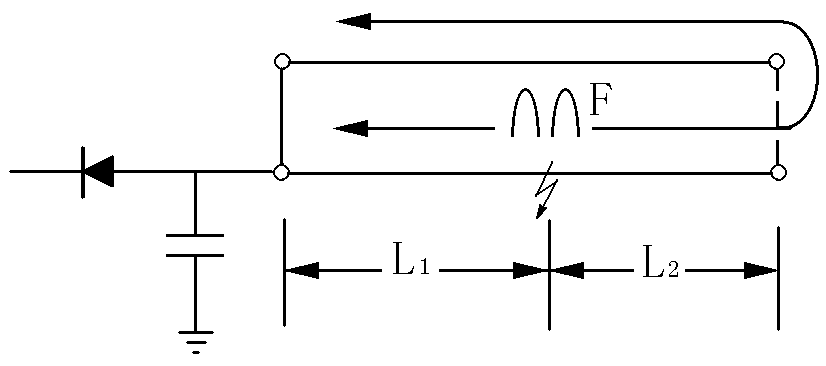

圖4.22 故障點放電脈沖傳播路徑
由圖4.22，從故障點沿故障線芯直接傳播過來的放電脈沖走過的路程為L1，即故障點到測量端的距離，而由良好線芯傳過來的放電脈沖走過路程為L2＋(L1＋L2)，其中L2為故障點到遠端的距離。兩個不同路徑傳播過來的脈沖到達時間差為：
其中V為脈沖傳播速度。
因此，兩波形開始出現差異處的時間，對應電流行波在故障點與遠端來回運動一次的時間，可用來確定故障點距離。
沖閃法測試的遠端短路環法原理類似直閃法，圖4.23給出了測試波形，由于兩次測試的故障點放電延時不一定一致，波形比較時，應以故障點放電脈沖為準把兩個波形對齊，并以此作為起點（圖上實線代表），找出兩波形上有明顯差異的點（圖上虛線代表），來確定故障點位置。

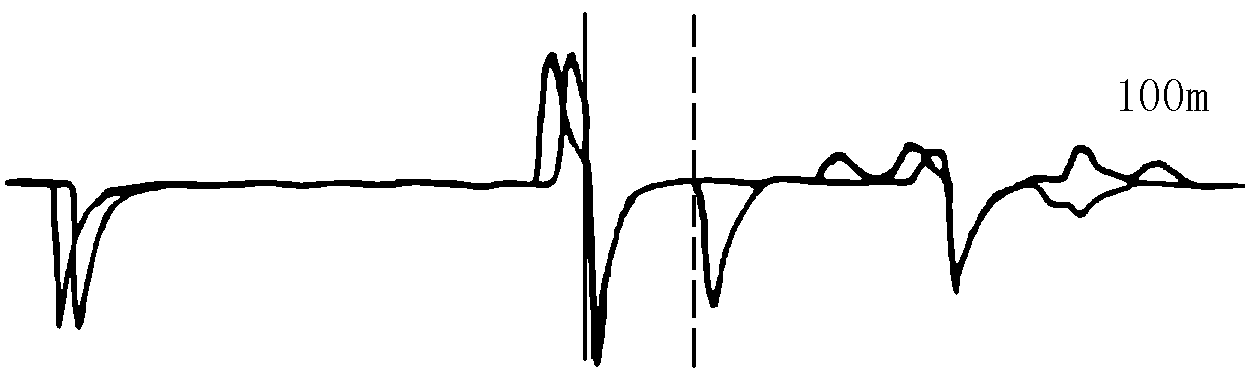

圖4.23 沖閃法測試遠端短路環法波形
注意，為安全起見，在把遠端故障線芯與良好線芯短接之前，一定確保電纜線芯已充分放電，在測量端掛上地線，并保持聯絡。
